TruTool TF 350 Kipparm & Ohne Kipparm

Artikelnummer: n. a. Kategorie: Schlagwörter: , , ,

Die schnelle und sparsame Verbindung

Die wirtschaftlichste und einfachste Art zur Verbindung von zwei oder mehreren Metallteilen ist das Fügen. Mit dem TruTool TF 350 können Sie das Verbindungselement mit einer Kaltumformung schlüssig und mit einfach reproduzierbaren Fügepunkten aus dem Werkstoff formen. Ob unbeschichtete oder beschichtete Werkstücke spielt keine Rolle. Dabei fügt TruTool TF 350 Gesamtmaterialdicken von 0,8 mm bis max. 4 mm. Das Resultat: Eine dauerhafte Verbindung in einem Arbeitsgang, ohne zusätzliche Verbindungselemente.

3.220,14 3.727,56

Artikel ist bestellt

Lieferzeit: 14-30 Werktage nach Zahlungseingang (Abweichungen möglich)

Auswahl zurücksetzen

Beschreibung

Auf den Punkt gebracht
Die Verbindungsstelle ist fest und widerstandsfähig und die Fügepunkte korrosionsbeständig.

Ohne Verbindungselemente
Kein Einsatz von Schrauben oder Nieten. Das spart Kosten und vereinfacht die Handhabung

Perfekte Oberfläche in einem Arbeitsgang
Die Fügequalität ist unabhängig von beschichteten oder unbeschichteten Oberflächen.

120 Fügepunkte pro Minute
Einfache Einzelhubauslösung mit gleichbleibender Festigkeit und Verbindungsqualität.

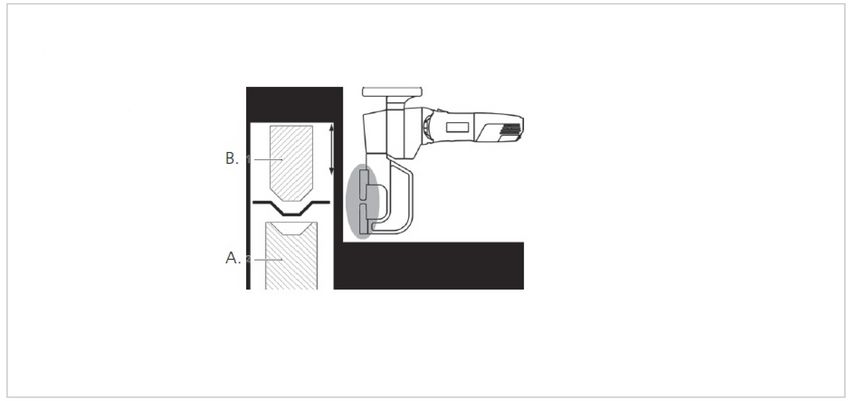

Für Fügepunktrichtung obenPower Fastener joining Bottom

Für das obere Werkzeug haben Sie die Wahl zwischen Kipparm zu Matrize oder alternativ Matrizenarm fest.
Für das untere Werkzeug wählen Sie den Stempelarm fest. Matrizenarm und Matrize ergeben sich aus Materialart und Materialdicke.







Für Fügepunkte untenPower Fastener joining upwards

Für das obere Werkzeug haben Sie die Wahl zwischen Stempelarm fest oder alternativ Kipparm zu Stempel.
Für das untere Werkzeug wählen Sie den Matrizenarm fest. Matrizenarm und Matrize ergeben sich aus Materialart und Materialdicke.

TruTool TF 350 ohne Werkzeug

  • Maximale Blechdicken:
    • Maximale Blechdicke Stahl 400 N/mm² 3,5 mm
    • Maximale Blechdicke Stahl 600 N/mm² 2,5 mm
    • Maximale Blechdicke Aluminium bis 250 N/mm² 4 mm
  • Allgemein:
    • Minimale Blechdicke 0,8 mm
    • Fügekraft maximal 25 kN
    • Maximale Hubfolge 2 1/s
    • Randabstand minimal 8 mm
    • Randabstand maximal 58 mm
    • Bordhöhe (B) maximal 36 mm
    • Nennaufnahmeleistung 1700 W
  • Gewicht:
    • Gewicht ohne Kabel 8,3 kg

TruTool TF 350 Kipparm

  • Maximale Blechdicken:
    • Maximale Blechdicke Stahl 400 N/mm² 3,5 mm
    • Maximale Blechdicke Stahl 600 N/mm² 2,5 mm
    • Maximale Blechdicke Aluminium bis 250 N/mm² 4 mm
  • Allgemein:
    • Minimale Blechdicke 0,8 mm
    • Fügekraft maximal 25 kN
    • Maximale Hubfolge 2 1/s
    • Randabstand minimal 8 mm
    • Randabstand maximal 58 mm
    • Bordhöhe (B) maximal 36 mm
    • Nennaufnahmeleistung 1700 W
  • Gewicht:
    • Gewicht ohne Kabel 8,3 kg

Maßzeichnung, TruTool TF 350

TruTool TF 350 ohne Werkzeug

  • Abstreifer für gerade Bleche (eingebaut)
  • Abstreifer für Kanäle
  • Sechskantstiftschlüssel DIN 911-6
  • Sechskantstiftschlüssel DIN 911-5
  • Sechskantstiftschlüssel DIN 911-3
  • Fettpresse (gefüllt mit "G1")
  • Koffer

TruTool TF 350 Kipparm

  • Stempel (eingebaut)
  • Kipparm zu Stempel
  • Matrizenarm fest Nr. 3 Blechdicke 3,1 - 3,5
  • Abstreifer für gerade Bleche (eingebaut)
  • Abstreifer für Kanäle
  • Sechskantstiftschlüssel DIN 911-6
  • Sechskantstiftschlüssel DIN 911-5
  • Sechskantstiftschlüssel DIN 911-3
  • Fettpresse (gefüllt mit "G1")
  • Koffer
